Kuvaus
Tekniset parametrit
Esiintyminen
Skenaariot
EV CPO: t
Ruudukkoyhtiö
Laivasto
Piirteet
Virranjako -matriisi
- Tehon hyödyntämisen parantaminen
Matala melu
- Alle tai yhtä suuri kuin 60 dB@25 astetta
Pitkä elämä
- 10 vuotta elinikä
Alhainen epäonnistumisaste
- Moduulin vikaantumisaste ＜ 0. 5%*
Modulaarinen suunnittelu
- Useita annostelijoiden kokoonpanoja
DC -bussi
- AC- tai DC ESS -kytkentä tuettu
Tekniset tiedot
Nestejäähdytteinen voimakaappi
| Nestejäähdytteinen voimakaappi | |
| Mitat (w x d x h) | 800 mm × 1700 mm × 2150 mm |
| Tehokonfigurointi (AC\/DC+DC\/DC) | 600 kW +720 kW |
| Asennustila | Lattialle asennettu |
| Järjestelmän tehokkuus | 94,5% (täysi kuorma), maksimitehokkuus: 95,5% |
| Jäähdytys | Nestemäinen jäähdytys |
| IP -luokitus | IP55 |
| Viestintärajapinta | 4G, Fe (pohjoiseen suuntautuva viestintä) |
| Lähtömäärät | |
| Lähtöjännite | 200 ~ 1000 VDC |
| Lähtömoduuli | 60 kW DC\/DC-nestejäähdytteinen moduuli |
| Nykyinen aalto | Alle tai yhtä suuri kuin 1,5a @-rekisteri<10Hz; ≤ 6A@frequency<5000Hz; ≤ 9A@frequency<150kHz Voltage Ripple ≤ ±5V |
| Jännite | Jännitteen aaltoilu pienempi tai yhtä suuri kuin ± 5 V |
| Latausliittimen numero | Enintään12 |
| Syöttöspesifikaatiot | |
| Tulojännite | 2 x 400VAC, kolmivaiheinen viisijohtojärjestelmä |
| Nimellistaajuus | 50\/60 Hz |
| Nimellistuotantovirta | Vähemmän tai yhtä suuri kuin 940 a (600 kW) |
| Syöttömoduuli | 120 kW AC\/DC-nestejäähdytteinen moduuli |
| Tehokerroin | Suurempi tai yhtä suuri kuin 0. 99 (kuorma, joka on suurempi tai yhtä suuri kuin 50%) |
| Thdi | Vähemmän tai yhtä suuri kuin 5% (kuorma, joka on suurempi tai yhtä suuri kuin 50%) |
| Ympäristömäärät | |
| Käyttölämpötila | -35 aste +50 aste |
| Säilytyslämpötila | -35 aste +70 aste |
| Korkeus | Alle tai yhtä suuri kuin 4000 metriä |
| Suhteellinen kosteus | 5% ~ 95% (ei-kondensoiva) |
| Melu | Alle tai yhtä suuri kuin 55 dB@ 25 astetta (mykistystila), vähemmän tai yhtä suuri kuin 60 dB@ 25 aste (vakiotila) |
| Sertifiointi ja standardit | |
| Turvallisuusstandardit | IEC 61851-1; IEC 61851-23; IEC 61851-21-2; ISO 15118 |
| Sertifikaatti | CE, CB, UKCA, RCM |
| Suunnitteluelämä | 10 vuotta |
| Takuu | 2 vuotta |
Ilmajäähdytteinen voimakaappi
| Perusspesifikaatiot | |
| Mitat (w x d x h) | 900 mm × 1700 mm × 2000 mm |
| Voimakkuus | 480 kW\/640 kW |
| Asennustila | Lattialle asennettu |
| Järjestelmän tehokkuus | 94,5% (täysi kuorma), maksimitehokkuus: 95,5% |
| Jäähdytys | Ilmajäähdytys |
| IP -luokitus | IP54 |
| Viestintärajapinta | 4G, Wi-Fi, Ethernet |
| Syöttö- \/ lähtöspesifikaatiot | |
| Vaihtovirta | 640 kW (ilmajäähdytys) |
| Maadoitusjärjestelmä | 3p+n+pe |
| Tulojännite | 3- Vaihe 400 V AC ± 15% (2 reittiä) |
| Tulotaajuus | 50Hz |
| Tehokerroin | Suurempi tai yhtä suuri kuin 0. 99 |
| Harmoninen vääristymä (THDI) | Vähemmän tai yhtä suuri kuin 5% |
| Tulosten lukumäärä | 8 |
| (Max.) Säädettävän vähimmäisyhteydet | 40\/80 kW |
| Ympäristömäärät | |
| Käyttökortti | 2000m |
| Liikuntarauhasen alue | -35 aste ~ +55 aste |
| Säilytyslämpötila -alue | -40 aste ~ +70 aste |
| Sertifiointi ja standardit | |
| Turvallisuusstandardit | IEC 61851-1; IEC 61851-23; IEC 61851-21-2; ISO 15118 |
| Sertifikaatti | CE, CB, UKCA, RCM |
| Suunnitteluelämä | 10 vuotta |
| Takuu | 2 vuotta |

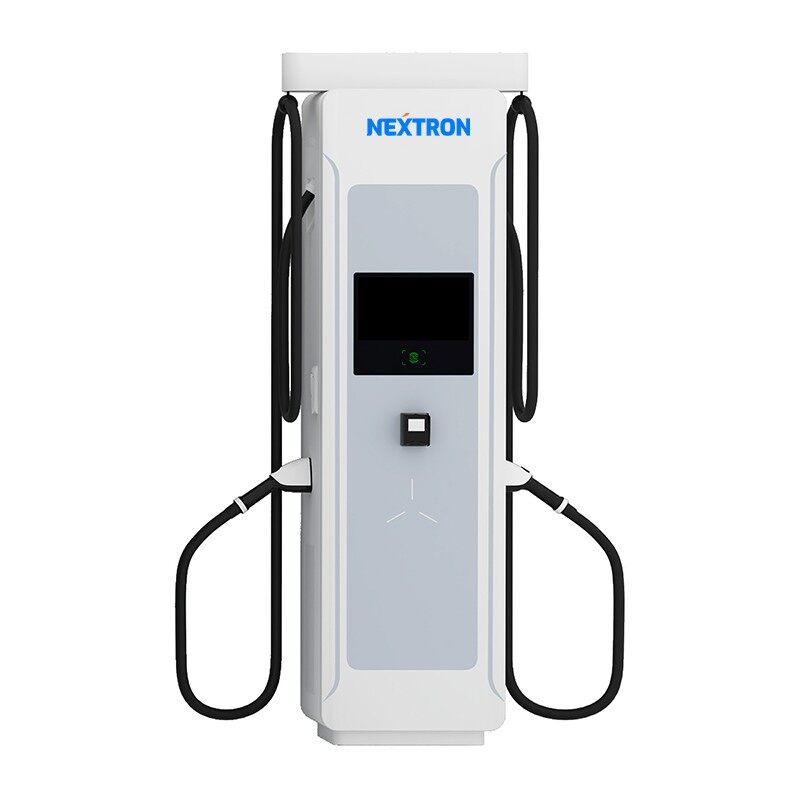

Lataus lähtömäärät
| DC -lähtö | Nestemäinen jäähdytysannostelija | Antaa annostelijaksi |
| Lataustila | Tila 4: CCS2 | Tila 4: CCS2 |
| Lähtö1 -teho | 480 kW | 240 kW |
| Outpu1 -jännite | 150-950V | 150-950V |
| Lähtö1 virta | CCS 2 500 a (Max. 650a) | CCS 2 300 a (Max. 400a), 200a (valinnainen) |
| Lähtö2 -teho | 480 kW | 240 kW |
| Lähtö2 jännite | 150~950V | 150~950V |
| Lähtö2 virta | CCS 2 500 a (Max. 650a) | CCS 2 300 a (Max. 400a), 200a (valinnainen) |
| Yleiset eritelmät | |
| Koteloiden luokitus | IP54 |
| Käyttökortti | 3000m |
| Käyttölämpötila -alue | -35 aste ~ +55 aste |
| Säilytyslämpötila -alue | -40 aste ~ +70 aste |
| Asennus | Lattia |
| Mitat (H × W × D) | 2075 × 580 × 320 mm |
| Näyttötyyppi | 8\/15,6 tuuman LCD -kosketusnäyttö (1920*1080) |
| Kaapelin pituus | 4m standardi; 5m tai 7m valinnainen |
| Tilapääsy | LED\/LCD\/APP |
| Käyttöliittymä | Autel Charge -sovellus; Autel latauspilvi |
| Liitettävyys | Ethernet |
| Viestintäprotokollat | OCPP 1.6J (OCPP 2. 0. 1 Valinnainen) |
| Käyttäjän todennus | Sovellus, RFID -kortti, QR -koodi, luottokortti (valinnainen) |
| Ohjelmistopäivitys | OTA -päivitykset verkkoportaalin kautta |
| Sertifikaatti | |
| Turvallisuusstandardit | IEC 61851-1; IEC 61851-23; IEC 61851-21-2; ISO 15118 |
| Sertifikaatti | CE, CB, UKCA, RCM |
| Suunnitteluelämä | 10 vuotta |
| Takuu | 2 vuotta |
